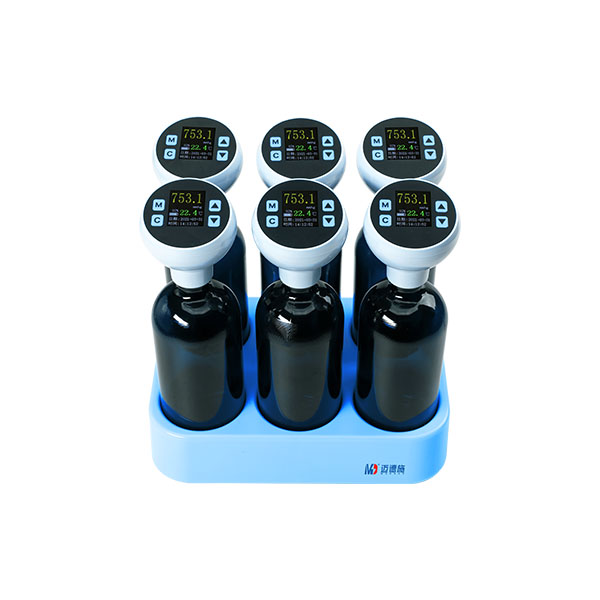

BOD測定儀的主機結構：

1. LCD液晶顯示屏：顯示COD值、參數及譜圖。

① 體積：直接進樣的體積，單位為mL。

② 空白：代表空白COD值，輸入的空白值也是指的這個值,單位為mg/L。

③ 電流：電解電流值，單位為mA。

④ 測試：表示進行空白或樣品的測定。

⑤ 時間：BOD測定儀做一個樣品所需的時間，單位為s。

⑥ 信號：顯示BOD測定儀的差分信號值。屏上顯示的譜圖就是根據這些信號劃出的信號﹣時間曲線。

⑦ 結果：指空白或樣品COD測定值，單位為mg/L。

2. 鍵盤：由數字與功能鍵組成。

① 體積設定：設定實際進樣量(1.2～10mL),開機默認10mL，當輸入體積低于1.2mL則默認1.2mL;超過10mL則自動默認10mL。

② 空白設定：BOD測定儀在測定樣品時根據需要手動輸入空白值。

③ 時鐘設置：設置年、月、日、時、分、秒?yún)?shù)。

④ 電流設置：電解電流，分10mA、20mA、40mA三個檔，開機默認20mA。

⑤ 空白/樣品：空白和樣品測試的切換。

⑥ 刪除：刪除空白或樣品COD值。用箭頭選定所需刪除的COD值后，按“確認”鍵即可刪除。

⑦ 清屏：按此鍵可清除屏上的譜圖。

⑧ 啟動：按此鍵，儀器進入電解狀態。

⑨ 箭頭：移動光標。

⑩ 確認：當BOD測定儀需輸入數字時，按此鍵進行確認及在電解過程中如出現異常按此鍵可中斷電解。

3. 電解池固定凹板

4. 攪拌速度調節旋鈕

5. 后面板結構
